沈阳圆弧齿轮泵的结构

发布日期:2023-02-24 点击:

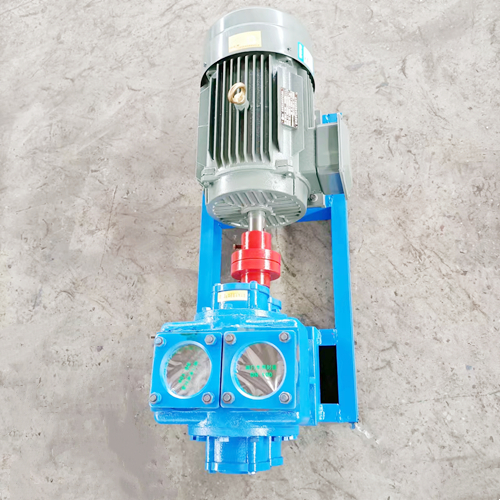

 沈阳圆弧齿轮泵介绍

圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。齿轮材质有三种,钢齿轮,尼龙齿轮,铜齿轮。

 沈阳圆弧齿轮泵用途及工作原理

圆弧齿轮泵是容积泵的一种,由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

YHCB圆弧齿轮泵相比于其他齿轮泵,其应用特点是流量大,主要用于输送粘度在5-1500cst。温度不超过80℃且不含固体颗粒无腐蚀 性的各种液体,如抽取汽油,煤油,柴油及 机械润滑油。是石油罐汽车改装行业和石油部门的理想优化泵种。

 沈阳圆弧齿轮泵结构

本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低、寿命长、。该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的。泵设有保护阀作为超载保护,保护阀全回流压力为泵额定排出压力的1。5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本保护阀不能作减压阀长期工作,需要时可在管路上另行安装。
