nyp高粘度转子泵是根据石油、化工、涂料等行业的需求,研制的新型容积式泵,由于该产品可选用不同的材质和其的结构,因此广泛适用于不同性质、不同粘度的介质输送。
适用介质温度:-10℃~200℃(NYP0.78和NYP2.3适用温度为-10℃~80℃)
介质粘度:1.0cSt~300000cSt(NYP0.78及NYP2.3的适用介质粘度为1.0cSt~10000cSt)
1、工作原理:
具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入口和排出口隔开。转动时,在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。
2、结构:
高粘度泵主要有内外转子,轴,泵体,前盖,托架,密封,轴承等组成。密封械密封和填料密封两种形式,对于高温、高粘稠密度及腐蚀性较强的介质,选用填料密封。
输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通蒸汽保温融化。泵可配防护阀,当泵或管路系统超压时,防护阀打开,形成内部回流,系统正常运行。

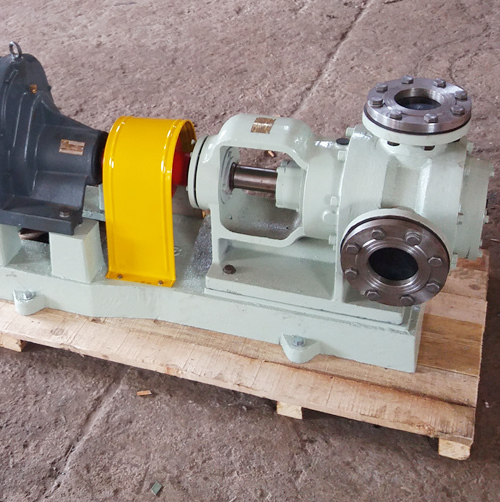

泵装置由泵、电机和底座组成。传动方式有桥式和直联式两种。
从主轴外伸端向泵看,为顺时针旋转。
