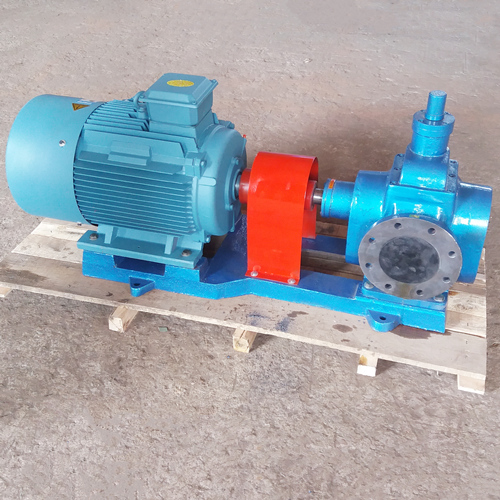

河南圆弧齿轮泵介绍:
圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。
河南圆弧齿轮泵工作原理:
圆弧齿轮泵是容积泵的一种,由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

河南圆弧齿轮泵结构:
本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低、寿命长、。
在输油系统中可用作传输,增压 泵。
在输油系统中可用作输送,加压,喷射的燃油 泵。
在工业领域中,均可作润滑油 泵用。
齿轮油 泵维护与检修
由两个齿轮相互啮合在一起形成的 泵称为齿轮油 泵。
当齿轮转动时,被吸进来的液体充满了齿与齿之间的齿坑,并随着齿轮沿外壳壁被输送到压力空间中去。在这里,由于两齿轮的相互啮合,使齿坑内的液体挤出,排向压力管。液体受挤压时,压力作用在齿轮上,给轴施加了一个径向负荷。挤压后封闭空间逐渐增大,形成负压区,外界的液体就在大气压力的作用之下流进齿轮油 泵吸入口。另外,在负压区由于封闭空间容积的增大,会使液体中的空气和水蒸气析出,发生与汽蚀现象类似的冲蚀作用,使齿轮表面受到破坏。正因为如此,有的圆弧泵上开有平衡孔或平衡槽。然而在大多数情况下,是采用斜齿轮;因为斜齿轮在啮合时封闭空间的容积几乎是不变的,即在其中一段容积增大时,另一段容积却在缩小。所以上述现象并不严重。
齿轮油 泵的特点是具有良好的自吸性能,且构造简单、工作可靠。
